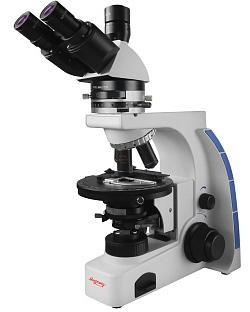

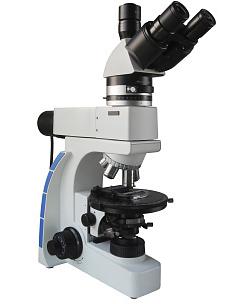

Микромед 3 (вариант ПОЛ LED) 32626 Микроскоп тринокулярный
Микроскоп тринокулярный Микромед 3 (вариант ПОЛ LED) 32626
Микромед 3 (вариант ПОЛ LED) 32626 – Микроскоп биологический Микромед 3 (вариант ПОЛ LED) применяется для исследований в поляризованном и обыкновенном свете для исследований оптических свойств биологических объектов и материалов, обладающих свойствами двойного лучепреломления. Микроскоп используется для исследований в молекулярной и клеточной биологии, при исследованиях мышечных тканей, нейронов, зубных костных тканей, для диагностики артрита.
В геологии микроскоп позволяет проводить анализ кристаллов, в пищевой промышленности определять свойства молочных продуктов, на производстве микроскоп используется для контроля качества полупроводниковых материалов и исследования остаточных напряжений полимерных материалов.
Микроскоп имеет оптическую схему «бесконечность» и укомплектован специальным объективами для работы с поляризованным и обычным светом. Антигрибковое покрытие оптики позволяет без ограничений применять микроскоп в биологических лабораториях.
В комплект микроскопа входят объективы SP POL - 4x/0.13, 10x/0.30, 40x/0.70 (S) и
100х/1.25 (S, Oil). Объективы изготовлены из стекол без двойного лучепреломления и имеют полупланахроматическую коррекцию. Дополнительно микроскоп может быть укомплектован объективами SP POL 20х/0.45 (S) и 60х/0.80 (S). Также для заказа доступны биологические планахромататы. Все объективы скорректированы на бесконечность и рассчитаны на покровные стекла толщиной 0.17 мм.
Тринокулярная визуальная насадка микроскопа предназначена для работы с поляризованным и обычным светом. Поворотная на 360° конструкция и угол наклона окулярных тубусов 30° способствует комфортной работе без чрезмерной нагрузки на шейный отдел исследователя. Для распределения светового потока между окулярами и каналом визуализации использован светоделитель 50:50. Благодаря этому при использовании камеры переключения канала не требуется.
Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х позволяющим применять камеры с сенсорами высокого разрешения и размером до 2/3 дюйма. Адаптер имеет распространенный установочный стандарт C-mount.
В микроскопе использована схема освещения Кёлера. Разделение светового потока на два канала требует высокой яркости в пространстве изображений, что необходимо для комфортного исследования, и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор. Конденсор снабжен апертурной диафрагмой и допускает подвижку по оптической оси до 18 мм. В качестве источника света в микроскопе использован светодиод 5Вт высокой яркости «теплого белого» спектра 4500 - 5000⁰К.
Осветитель микроскопа предназначен для работы с поляризованным и с обычным светом. В осветитель входит поворотный на 360⁰ поляризатор, встроенный в конденсор.
Благодаря этому исследования можно поводить не только простым методом, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе с обычным светом выводится из хода лучей.
Микроскоп оборудован промежуточным тубусом, предназначенным для введения в ход лучей микроскопа дополнительных оптических устройств – компенсаторов, светофильтров, поляризационных фильтров и линз. В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки. При изучении прозрачных объектов, имеющих слабое двойное лучепреломление, могут применяться оптические компенсаторы. В комплект микроскопа входят компенсаторы 1/4λ (137nm), λ (530 nm)
и кварцевый клин 4λ.
В комплект микроскопа входит круглый предметный столик диаметром 160 мм. Столик может вращаться на 360⁰ и укомплектован съемным препаратоводителем высокой точности. Перемещение объекта по направлениям X - Y в диапазоне 48 - 27 мм контролируется по шкалам с нониусами. К столику прилагаются пружинные зажимы для биологических образцов на предметных стеклах.
Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. За один оборот рукояток тонкой фокусировки предметный столик перемещается на 0,1 мм. Левая рукоятка тонкой фокусировки снабжена шкалой с ценой деления 0,001 мм. Величина хода фокусировки 20 мм.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, что обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа выполнены из алюминиевого сплава методом литья под давлением и имеют покрытие с антистатическими и антигрибковыми свойствами.
Достоинства
- Оптическая схема «бесконечность» и специальные объективы для поляризации.
- Увеличение 40х - 1000х, с дополнительной оптикой 20х - 1600х.
- Исследования в проходящем поляризованном и обычном свете.
- Схема Кёлера обеспечивает максимальную резкость и равномерное освещение.
- Револьвер на 5 объективов с центрируемыми гнездами.
- Набор компенсаторов и светофильтров в комплекте.
- Фокусируемая линза Бертрана для коноскопических исследований.
- Визуальная насадка с каналом визуализации и адаптером С-mount.
Описание
Комплектация
- Штатив со встроенным в основание осветителем, коллектором, револьверным устройством и механизмом фокусировки
- Револьвер на 5 позиций объективов, центрируемые гнезда (установлен)
- Насадка поляризационная тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 50:50
- Промежуточный тубус с анализатором, линзой Бертрана и слотом для компенсаторов
- Столик круглый, поворотный 360⁰, Ø160 мм (установлен)
- Препаратоводитель накладной, диапазон перемещения X-Y- 48-27 мм (установлен)
- Конденсор Аббе центрируемый иммерсионный, N.А. = 0.9/1.25 со встроенным поворотным на 360⁰ поляризатором (установлен)
- Объектив SP POL 4x/0.13 ∞/0.17
- Объектив SP POL 10x/0.30 ∞/0.17
- Объектив SP POL 40x/0.70 (S) ∞/0.17
- Объектив SP POL 100х/1.25 (S, Oil) ∞/0.17
- Окуляр WF 10х/22 с удаленным зрачком, 2 шт
- Резиновые наглазники, 2 шт
- Компенсатор 1/4λ (137nm)
- Компенсатор λ (530 nm)
- Кварцевый клин 4λ
- Светофильтр Ø38 мм, матовый
- Светофильтр Ø38 мм, желтый
- Светофильтр Ø38 мм, синий
- Светофильтр Ø38 мм, зеленый
- Адаптер С-mount 0.65х
- Зажимы пружинные, 2 шт
- Пылезащитный чехол
- Ключ шестигранный 1.5 мм
- Ключ шестигранный 2 мм
- Ключ шестигранный 3 мм
- Кабель питания
- Предохранитель запасной (вставка плавкая) 3.15А/250В, 2 шт
- Руководство по эксплуатации
Технические характеристики:
- Тип микроскопа Прямой
- Увеличение микроскопа, крат
- В базовой комплектации - 40х - 1000х
- С дополнительной оптикой - 20х - 1600х
- Оптическая схема Бесконечность (∞)
- Визуальная насадка.
- Тринокулярная поляризационная
- Тип насадки - Зидентопфа
- Угол наклона окулярных тубусов - 30⁰
- Поворот насадки - 360⁰
- Собственное увеличение насадки - 1х
- Посадочный диаметр окуляров - 30.0 мм
- Регулировка межзрачкового расстояния - 52 ... 75 мм
- Диоптрийная настройка - на левом тубусе ±5 дптр
- Деление светового потока - 50:50
- Револьверное устройство
- На 5 объективов, повернуто "от наблюдателя"
- Центрируемые гнезда объективов
- Окуляры.
- В комплекте - WF 10х/22
- Дополнительно WF 5х/18, WF 16х/13 Plan, WF 10х/22 Cross
- Объективы
- В комплекте - 4x/0.13, 10x/0.30, 40x/0.70 (S), 100х/1.25 (S, Oil)
- Дополнительно - 20х/0.45 (S), 60х/0.80 (S)
- Тип - полупланахроматы без остаточных напряжений
- Коррекция - "бесконечность" (∞)
- Рассчитаны на покровное стекло 0.17 мм
- Парфокальная высота - 45 мм
- Стандарт DIN
- Окулярная камера (дополнительно)
- Посадочный стандарт - C-mount
- Оптический адаптер в комплекте - 0.65х
- Осветитель проходящего света
- Система освещения - Кёлера
- Центрируемый иммерсионный конденсор Аббе, NA = 0.90/1,25OIL
- Регулировка по высоте - 18 мм
- Регулируемая апертурная ирисовая диафрагма
- Встроенный в конденсор вращающийся на 360⁰ поляризатор
- Откидная фронтальная линза конденсора
- Регулируемая полевая ирисовая диафрагма
- Источник света - светодиод 5 Вт, 4500-5000⁰К
- Регулировка яркости осветителя - 0…100%
- Промежуточный тубус
- Слот для компенсаторов и фильтров
- Выдвижной анализатор с вращением на 180⁰
- Переключаемая фокусируемая линза Бертрана
- Оптические компенсаторы в комплекте -
- 1/4λ (137nm), λ (530 nm), кварцевый клин 4λ
- Механизм фокусировки
- Зубчато-реечный демпфированный механизм
- Коаксиальные рукоятки грубой и тонкой фокусировки
- расположены с обеих сторон штатива
- Диапазон перемещения механизма - 20 мм
- Величина хода тонкой фокусировки - 0,1 мм/оборот
- Цена деления тонкой фокусировки - 1 мкм
- Механизм регулировки усилия грубой фокусировки
- Ограничитель хода фокусировки
- Предметный столик
- Поворотный круглый механический столик
- Поворотный круглый механический столик
- Диаметр - 160 мм
- Шкала круговая на 360⁰, с нониусом, цена деления 1⁰
- Накладной препаратоводитель со шкалами и нониусами
- Перемещение препарата X-Y в диапазоне 48-27 мм
- Электропитание Сеть переменного тока 100...240В / 50...60Гц
- Рабочий диапазон температур 5... 40⁰С
- Рабочий диапазон отн. влажности 20…90%
- Размеры микроскопа (ГхВхШ) 510 мм х 530 мм х 270 мм
- Размеры в упаковке 600 мм х 500 мм х 500 мм
- Масса микроскопа с блоком питания 11 кг
- Масса в упаковке 15 кг
По дополнительному заказу
- Насадка поляризационная тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 80:20
- Насадка поляризационная бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
- Механический столик безреечный 185x177мм, диапазон перемещения X-Y - 75-50 мм
- Механический столик 156 x 138мм, керамический, диапазон перемещения X-Y - 76 x 54 мм
- Механический столик 156 x 138 мм керамический, препаратодержатель со стеклом, диапазон перемещения X-Y - 76 x 54 мм
- Столик с подогревом и контроллером
- Объектив SP POL 60x/0.80 (S) ∞/0.17
- Объектив SP POL 20х/0.45 (S) ∞/0.17
- Объектив PLAN 4x/0.13 ∞/0.17
- Объектив PLAN 10x/0.25 ∞/0.17
- Объектив PLAN 20x/0.45 (S) ∞/0.17
- Объектив PLAN 40x/0.65 (S) ∞/0.17
- Объектив PLAN 60x/0.80 (S) ∞/0.17
- Объектив PLAN 100х/1.25 (S, Oil) ∞/0.17
- Конденсор Аббе центрируемый иммерсионный N.A 0.9/1.25 с диафрагмой и слотом слайдера темного поля
- Окуляр WF 10х/22 Cross с удаленным зрачком, со шкалой
- Окуляр WF 5х/18 с удаленным зрачком, 2 шт
- WF 16х/13 Plan с удаленным зрачком, 2 шт
- Конденсор темного поля (масляный) N.A 1.36-1.25
- Конденсор темного поля (сухой) N.A.0.83-0.91
- Слайдер темного поля
- Слайдер фазового контраста 10х
- Слайдер фазового контраста 20х
- Набор фазовых слайдеров 40х/60x/100x
- Турельное устройство фазового контраста с объективами Plan 10x, Plan 20x, Plan 40x (S), Plan 100x (S, oil ), Positive
- Объектив Plan PH 10x /0.25 ∞/0.17 (Negative)
- Объектив Plan PH 20x /0.40 ∞/0.17 (Negative)
- Объектив Plan PH 40x/0.65 (S) ∞/0.17 (Negative)
- Объектив Plan PH 100x /1.25 (S, oil) ∞/0.17 (Negative)
- Центрирующий окуляр
- Видеоокуляр (камера) с ПО
- Монитор LCD USB 2.0
- Адаптер С-mount 1х
- Адаптер С-mount 0.5х
- Адаптер С-mount 0.25х
- Адаптер Nikon DSLR
- Адаптер Canon DSLR
- Калибровочный слайд X-Y
- Стекло покровное (0,17мм), 100 шт
- Стекло предметное 26х77 мм (1,0-1,2 мм) с лункой, 50 шт
- Стекло предметное 26х77мм (1,0-1,2 мм), 50 шт
- Масло иммерсионное
- Орто-ксилол
Характеристики:
- Производитель
- Микромед
- Подсветка
- Да
- Тип микроскопа
- тринокулярный
- Назначение изделия
- Микроскоп
- Вес
- 11 кг
- Длина
- 510 мм
- Ширина
- 530 мм
- Высота
- 270 мм
