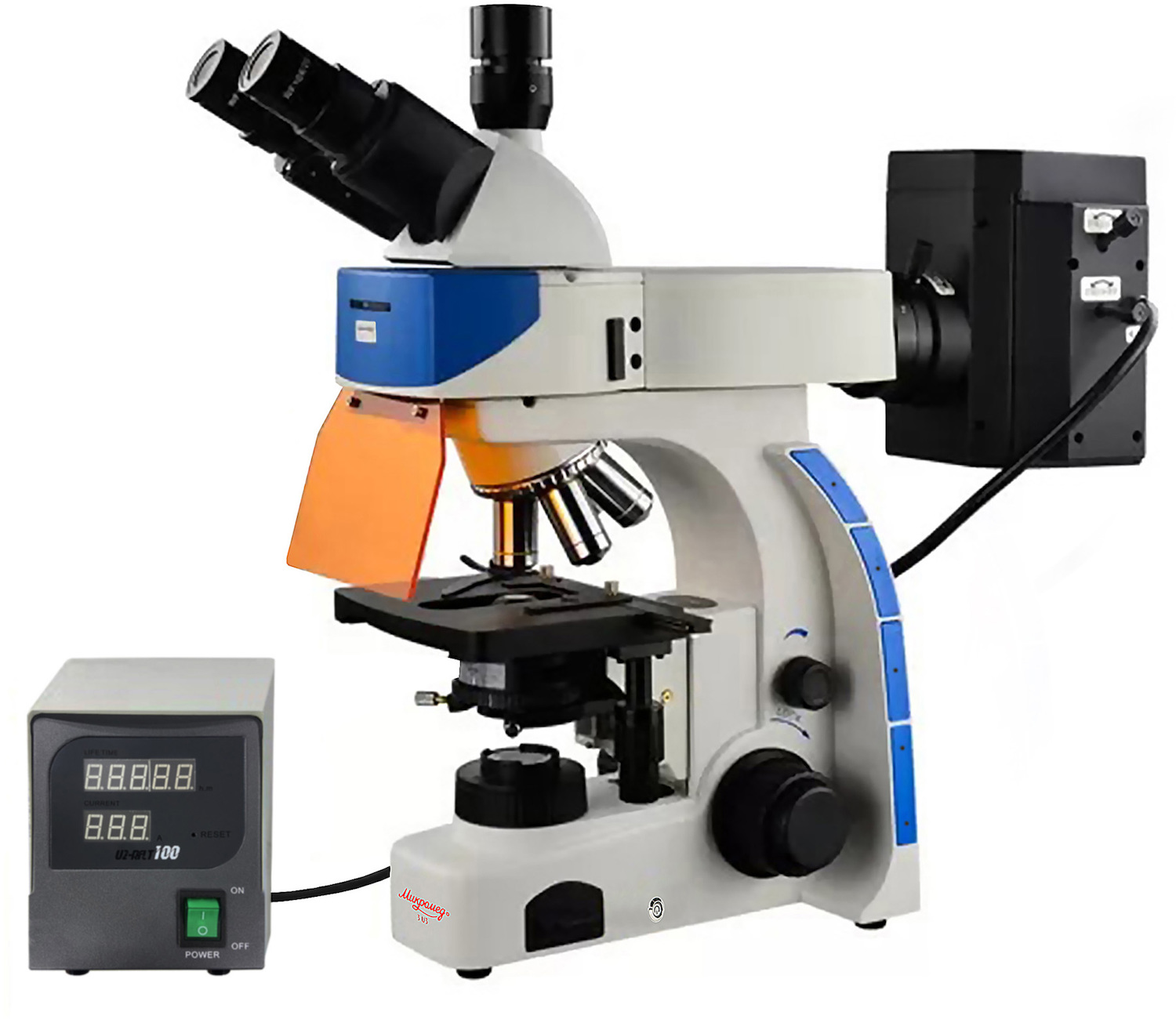

Микромед 3 (вариант ЛЮМ 2 РТ) 32523 Микроскоп тринокулярный
Микроскоп тринокулярный Микромед 3 (вариант ЛЮМ 2 РТ) 32523
Микромед 3 (вариант ЛЮМ 2 РТ) 32523 – Микроскоп Микромед 3 (вариант ЛЮМ 2 РТ) применяется для исследований объектов в обыкновенном свете и в свете видимой люминесценции. Микроскоп применяется для исследования пищевых продуктов, в клинической лабораторной диагностике для проведения экспресс - диагностики заболеваний и выявления скрытых инфекций, в службах ветеринарных и санитарно-эпидемиологических службах. Также микроскоп используется в высших учебных заведениях.
Микроскоп имеет оптическую схему «бесконечность», включающую оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветителя, модуль отраженного света с ртутной лампой и блоками люминесцентных фильтров.
В базовый комплект микроскопа входят планахроматы PLAN 4х/0.13, PLAN 10х/0.25, PLAN 20x/0.45, PLAN 100x/1.25 OIL и флюоритовый PLAN FLUOR 40х/0.85.
Объективы микроскопа установлены на револьверном устройстве на 5 объективов.
Все оптические детали микроскопа имеют антигрибковое покрытие оптики позволяющее без ограничений использовать микроскоп в биологических лабораториях.
Визуальная насадка снабжена окулярными тубусами с наклоном 30°, это способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Визуальная насадка имеет конструкцию со светоделителем и допускает проведение наблюдений через окуляры с одновременным использованием цифрового канала без переключения светового потока. Камера устанавливается с помощью крепления стандарта C-mount. В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5х для использования большинства окулярных камер с сенсором 1/2.5"- 1/3".
Микроскоп имеет осветительную систему Кёлера. Конструкция с разделением светового потока требует высокой яркости в пространстве изображений, и схема Кёлера позволяет максимально использовать яркость источника света, кроме того, с ее помощью достигается высокий контраст и максимально используется разрешающая способность объективов.
Микроскоп имеет два независимых источника - 5Вт светодиод «теплого белого» спектра 4500 - 5000⁰К с высокой интенсивностью и галогенную лампу. Смена источников производится простой заменой вставного блока в основании микроскопа.
Осветитель отраженного света микроскопа используется для исследований в обычном свете и в свете видимой люминесценции в 2-х спектральных областях с прямым освещением предмета через объектив. Осветитель состоит из фонаря с регулируемой
100 Вт ртутной лампой, зеркала, коллектора, полевой диафрагмы и оборудован переключаемыми люминесцентными блоками и слайдером световой заглушки.
Поджиг и питание ртутной лампы осуществляется от выносного блока питания.
В состав осветителя отраженного света входит два люминесцентных блока, каждый состоит из дихроичного зеркала и светофильтров возбуждения и запирания. Эти оптические элементы с высокой точностью рассчитаны на определенный спектральный диапазон, что позволяет проводить исследования в необходимой области спектра.
Установка необходимого спектрального диапазона или обычного света осуществляется поворотным диском. Положения, соответствующие установленному спектру возбуждения обозначены «G» и «B» - зеленый и синий цвет спектра возбуждения. Положение «0» предназначено для исследований в обычном отраженном свете.
Люминесцентные исследования могут проводиться как при свете собственной люминесценции объекта, так и при вторичной люминесценции с использованием красителей - флюорохромов. Исследования осуществляются в одной из двух наиболее востребованных спектральных областей возбуждения:
- В синей (В) - 480 нм с длиной волны эмиссии 535 нм.
- В зеленой (G) - 540 нм с длиной волны эмиссии 605 нм.
Спектральные области, выделяемые фильтрами B и G позволяют исследовать препараты окрашенные наиболее распространенными флюорохромами FITC и TRITC, что позволяет использовать микроскоп практически во всех направлениях биологии, бактериологии и микробиологии. С его помощью может быть обнаружен туберкулез, бешенство, чума, инфаркт, может проводиться диагностика раковых заболеваний, определение белка в тканях и многое другое.
Фокусировка микроскопа осуществляется перемещением по высоте предметного столика.
Механизм приводится коаксиальными рукоятками грубой и тонкой фокусировки, снабжен регулятором усилия хода и блокировкой. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.
В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 185 х 177 мм со съемным препаратодержателем, без выступающей зубчатой рейки X. Перемещение объекта по X - Y в диапазоне 75 - 50 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм.
Для повышения точности позиционирования шкалы снабжены нониусами.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, это обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа изготовлены методом литья под давлением из алюминиевого сплава, на их поверхность нанесено покрытие с антистатическими и антигрибковыми свойствами.
Достоинства
- Увеличение 40х - 1000х. С дополнительной оптикой 20х-1600х.
- Оптическая схема «бесконечность».
- Исследования в отраженном свете при прямом освещении через объектив.
- Два спектральных области исследований с люминесценцией.
- Исследования в проходящем свете по методу светлого поля.
- Антигрибковое покрытие оптики для применения в биологических лабораториях.
- Два независимых источника света - светодиод или галогенная лампа.
- Освещение Кёлера для полного использования разрешающей способности.
- Тубус визуализации позволяет использовать оптические адаптеры различных увеличений.
Описание
Комплектация
- Штатив со встроенным в основание осветителем, револьверным устройством, механизмом фокусировки и менеджером света
- Револьвер на 5 гнезд для объективов (установлен)
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 20:80
- Столик прямоугольный механический 185 х 177мм, безреечный, перемещение препарата 75х50мм (установлен)
- Насадка EPI люминесцентная с фонарем ртутной лампы, с ультрафиолетовым, фиолетовым, синим и зеленым фильтрами возбуждения, блоком питания и кабелями питания.
- Центрируемый конденсор Аббе светлого поля регулируемый по высоте, N.А.= 0.90/1.25 oil со слотом для слайдеров (установлен)
- Объектив Plan 4х/0.13 ∞/0.17
- Объектив Plan 10х/0.25 ∞/0.17
- Объектив Plan 20х/0.45 ∞/0.17
- Объектив Plan Fluor 40х/0.85 (S) ∞/0.17 (подпружиненный)
- Объектив Plan 100х/1.25 (S) oil ∞/0.17 (подпружиненный)
- Окуляр WF 10х/22 мм - 2 шт
- Наглазники на окуляры - 2 шт
- Адаптер С-mount 0.5х
- Набор светофильтров Ø 38 мм (голубой, зеленый, желтый, матовый)
- Пружинный держатель препарата
- Адаптер сетевой 12 В / 30 Вт
- Лампа галогенная 12В / 30 Вт, цоколь G4, запасная
- Лампа светодиодная 5Вт (в сменном блоке)
- Лампа ртутная 100 Вт
- Ключ шестигранный 2 мм
- Чехол пылезащитный
- Руководство по эксплуатации
Технические характеристики:
- Тип Прямой
- Оптическая схема Бесконечность
- Методы исследований Светлое поле, люминесценция
- Увеличение
- В базовой комплектации 40х - 1000х
- С дополнительной оптикой 20х - 1600х
- Визуальная насадка
- Тип Тринокулярная Зидентопфа
- Собственное увеличение 1х
- Угол наклона окулярных тубусов 30⁰
- Вращение Поворотная на 360⁰
- Регулировка межзрачкового расстояния 50...75 мм
- Диоптрийная настройка На левом тубусе ± 5 дптр
- Установка окулярной камеры Адаптер C-mount
- Деление светового потока 20:80
- Окуляры
- В комплекте WF 10х/22мм с удаленным зрачком
- Дополнительно WF 5х/18мм, Plan WF16х/13мм, 10х/22мм со шкалой
- Посадочный диаметр окуляров 30.0 мм
- Объективы
- Тип коррекции Планахроматы, длина тубуса "бесконечность"
- Парфокальная высота 45 мм
- Револьверное устройство 5 гнезд, повернуто "от наблюдателя"
- Объективы в комплекте 4x/0.13, 10x/0.25, 20x/0.45,FLUOR 40х/0.85, 100x/1.25 oil
- Объективы дополнительно 40x/0.65, 60x/0.80, FLUOR 10х/0.35, FLUOR 20х/0.50, FLUOR 100х/1.3 oil
- Предметный столик
- Тип двухкоординатный механический
- Особенности Без выступающей рейки Х
- Размер 185 х 177 мм
- Диапазон перемещения X-Y 75 х 50 мм
- Препаратодержатель Накладной, съемный
- Осветитель проходящего света
- Схема Кёлера
- Конденсор Аббе, иммерсионный
- Регулировка по высоте 21.5 мм
- Числовая апертура N.A.=0.9/1.25
- Крепление конденсора Съемный
- Апертурная диафрагма Ирисовая регулируемая
- Дополнительные устройства Слот для слайдера темного поля / фазового контраста
- Полевая диафрагма Ирисовая регулируемая
- Источник проходящего света 1 Галогенная лампа 30 Вт/12В, G4
- Источник проходящего света 2 Светодиод 5Вт, 4500 - 5000⁰К
- Регулировка яркости осветителя Плавная 0…100%
- Индикация яркости осветителя Менеджер света - 20, 40, 60, 80, 100%
- Питание Сеть переменного тока от адаптера
- Осветитель отраженного света
- Источник света Ртутная лампа 100 Вт в вынесенном фонаре
- Питание Вынесенный блок питания, от сети переменного тока
- Регулировка яркости осветителя 0…100%
- Длина волны возбуждения (ширина спектра) / эмиссия (ширина спектра) / флюорохром
- Синий (В) 480 (30) nm / 535 (40) nm / FITC, GFP
- Зеленый (G) 545 (25) nm / 605 (55) nm / TRITC, CY3
- Механизм фокусировки
- Величина хода фокусировки 12 мм
- Величина хода тонкой фокусировки 0.1 мм/оборот
- Цена деления тонкой фокусировки 1 мкм
- Механизм регулировки усилия хода Есть
- Механизм блокировки грубой фокусировки Есть
- Эксплуатационные параметры
- Электрическая сеть Переменного тока 220 В ±22 В, 50/60 Гц
- Рабочий диапазон температур 5...40⁰С
- Рабочий диапазон отн. влажности 20…90%
- Габариты и вес
- Габаритные размеры (без блока питания) 250х490х640 мм
- Масса (без блока питания) 10 кг
- Масса в упаковке 14 кг
По дополнительному заказу
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰, деление 50:50
- Насадка бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном тубусов 30⁰
- Столик прямоугольный механический 156 x 138 мм, керамический, перемещение препарата X-Y - 76 x 54 мм
- Столик прямоугольный механический 156 x 138 мм, керамический, перемещение препарата X-Y - 76 x 54 мм, препаратодержатель со стекло
- Столик с подогревом и контроллером
- Насадка EPI люминесцентная с фонарем ртутной лампы, с ультрафиолетовым и фиолетовым фильтрами возбуждения, блоком питания и кабелями питания.
- Объектив Plan 40х/0.65 (S) ∞/0.17
- Объектив Plan 60х/0.80 (S) ∞/0.17 (подпружиненный)
- Объектив Plan Fluor 10х/0.35 ∞/-
- Объектив Plan Fluor 20х/0.50 ∞/0.17
- Объектив Plan Fluor 100х/1.3 (S) oil ∞/0.17 (подпружиненный)
- Окуляр WF 10х/20 мм со шкалой
- Окуляр WF 16х/13 мм Plan - 2 шт
- Окуляр WF 5х/18 мм - 2 шт
- Слайдер темного поля
- Конденсор темного поля N.А.= 0.83 – 0.91
- Конденсор темного поля иммерсионный N.А.= 1.36-1.25 oil
- Слайдер фазового контраста 10х
- Слайдер фазового контраста 20х
- Набор фазовых слайдеров 40х/60x/100x
- Турельное устройство фазового контраста с диафрагмой DF (Positive)
- Фазовый объектив Plan PH 10x/0.25 ∞/0.17 (Positive)
- Фазовый объектив Plan PH 20x/0.40 ∞/0.17(Positive)
- Фазовый объектив Plan PH 40x/0.65 (S) ∞/0.17 (S) (Positive)
- Фазовый объектив Plan PH 100x/1.25(S) oil ∞/0.17 (Positive)
- Центрирующий окуляр
- Поляризатор и анализатор для простой поляризации
- Видеоокуляр с ПО
- LCD монитор USB 2.0
- Адаптер С-mount 0.25х
- Адаптер С-mount 0.65х
- Адаптер С-mount 1х
- Адаптер для зеркальной камеры Nikon
- Адаптер для зеркальной камеры Canon
- Калибровочный слайд X-Y
- Стекло покровное (0,17мм), 100 шт
- Стекло предметное 26х77мм (1,0-1,2 мм), 50 шт
- Стекло предметное 26х77 мм (1,0-1,2 мм) с лункой, 50 шт
- Масло иммерсионное
- Масло иммерсионное нефлюоресцирующее
- Орто-ксилол
- Адаптер сетевой 12В / 20 Вт
- Адаптер сетевой 6В / 30 Вт
- Адаптер сетевой 6В / 20 Вт
- Лампа галогенная 12В, 20Вт, цоколь G4
- Лампа галогенная 6В, 30Вт, цоколь G4
- Лампа галогенная 6В, 20Вт, цоколь G4
Характеристики:
- Производитель
- Микромед
- Подсветка
- Да
- Тип микроскопа
- тринокулярный
- Назначение изделия
- Микроскоп
- Вес
- 10 кг
- Длина
- 250 мм
- Ширина
- 490 мм
- Высота
- 640 мм
