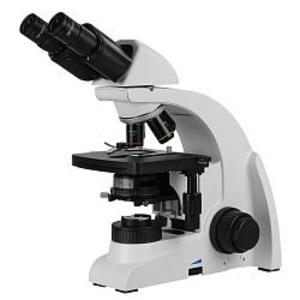

Микромед 2 (2 LED inf.) 31820 Микроскоп бинокулярный
Микроскоп бинокулярный Микромед 2 (2 LED inf.) 31820
Микромед 2 (2 LED inf.) 31820 – Бинокулярный микроскоп Микромед 2 (2LED inf) применяется в различных областях биологии для наблюдений и морфологических исследований, в медицине, ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды. Также он используется в учебном процессе.
Микроскоп Микромед 2 (2LED inf) спроектирован на оптическую длину тубуса «бесконечность». В комплект поставки входят объективы с ахроматической коррекцией – 4x/0.13, 10x/0.30, 40x/0.70 и иммерсионный объектив 100x/1.25 oil. По дополнительному заказу - 60х/0.80. Объективы микроскопа установлены на револьверном устройстве на 4 объектива.
Благодаря модульной конструкции, микроскоп легко модернизировать, обновлять, использовать дополнительные устройства и проводить с их помощью широкий спектр исследований в проходящем свете. Конструкция микроскопа позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый под визуальную насадку, и поляризатор, устанавливаемый на коллектор.
Осветительная система микроскопа устроена по схеме Кёлера. Это позволяет достигать высокого контраста и полностью использовать разрешающую способность объективов. Осветитель обеспечивает высокий уровень освещенности объекта исследования, что особенно важно для тринокулярного микроскопа с разделением светового потока – это позволяет получать высокий уровень яркости как при наблюдении в окуляры, так и при записи файлов. Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе и светодиода белого света мощностью 3 Вт с регулируемой яркостью. Блок питания осветителя встроен в основание микроскопа.

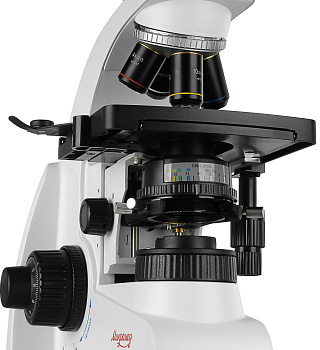

Микроскоп оборудован иммерсионным конденсором Аббе 0.90/1.25oil. При работе с масляной иммерсией его числовая апертура А=1.25. Конденсор центрируемый, имеет апертурную диафрагму и слот для установки дополнительного слайдера с диафрагмой темного поля. Диапазон перемещения конденсора по высоте составляет 19 мм.

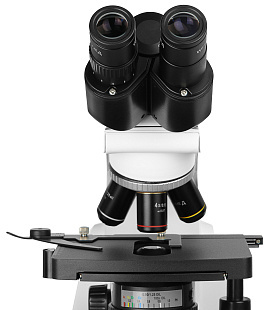

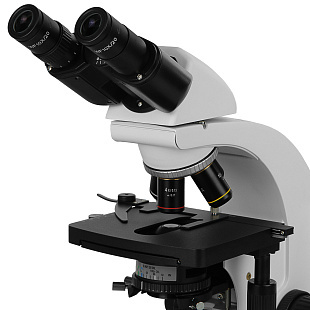

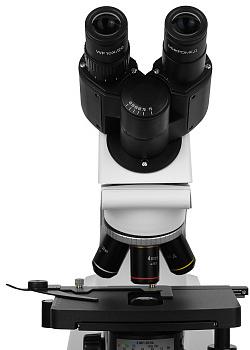

Микроскоп Микромед 2 (2LED inf) комплектуется бинокулярной визуальной насадкой. Камера может быть установлена в левый окулярный тубус вместо оптического окуляра. Механизм диоптрийной коррекции левого тубуса позволяет парфокальность цифрового и оптического изображения, наблюдаемого в правый окуляр. Стандартизованный посадочный диаметр для камеры 23.2 мм позволяет устанавливать разнообразные типы камер. Эргономичный угол наклона окулярных тубусов 30⁰ снижает утомляемость и нагрузку на шейный отдел позвоночника наблюдателя.
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте с
максимальным ходом 18 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки и регулятор усилия хода.
Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного демпфированного зубчато - реечного механизма.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность и точность настроек. На основание и штатив микроскопа нанесено износостойкое покрытие с антистатическими свойствами.
Достоинства
- Увеличение 40х - 1000х. С дополнительной оптикой 40х - 2000х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Осветительная система Кёлера способствует яркому, детальному изображению без затемнений.
- Бинокулярная насадка с диоптрийной подвижкой тубуса позволяет устанавливать камеры и настраивать точную фокусировку.
- Объективы скорректированные на бесконечность обеспечивают высокое качество изображении при записи фото и видео файлов.
- Исследования по методу темного поля и фазового контраста с дополнительными устройствами.
- Конструкция микроскопа позволяет проводить исследования методом простой поляризации.
- Точный механизм фокусировки с регулятором усилия хода.
Описание
Технические характеристики:
- Модель Микромед 2 (2 LED inf.)
- Тип микроскопа прямой
- Увеличение микроскопа, крат 40 - 1000
- Увеличение с доп. оптикой, крат 40 - 2000*
Длина тубуса Бесконечность (∞)
Визуальная насадка
- Насадка Бинокулярная
- Тип насадки Зидентопфа
- Угол наклона окулярных тубусов, град 30
- Поворот насадки, град 360
- Собственное увеличение насадки, крат 1
- Посадочный диаметр окуляров, мм 23,2
- Регулировка межзрачкового расстояния, мм 48…75
- Диоптрийная настройка на левом тубусе, дптр ± 6
- Установка видеоокуляра В левый окулярный тубус, Ø23.2
Окуляры
- Окуляры, крат/размер поля WF 10/20 с удаленным зрачком
- Окуляры дополнительно, крат/размер поля 16х/13, 20/11х, 10/18 со шкалой/сеткой **
Объективы
- Объективы, крат/апертура 4x/0.13, 10x/0.30, 40x/0.70, 100x/1.25 oil
- Объективы дополнительно, крат/апертура 60х/0.80 **
- Тип коррекции объективов Ахроматы, длина тубуса "бесконечность (∞)",
покровное стекло 0.17 мм - Парфокальная высота, мм 45 мм
- Револьверное устройство На 4 объектива, повернуто "от наблюдателя"

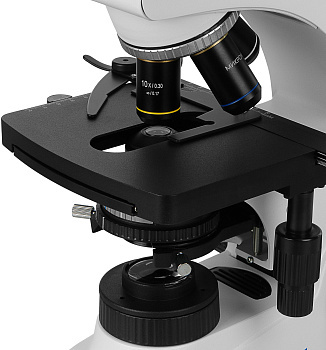

Предметный столик
- Тип Механический двухкоординатный X-Y
- Размер, мм 156х138
- Диапазон перемещения X-Y, мм 76x54
- Система освещения Кёлер
Конденсор
- Тип Иммерсионный конденсор Аббе светлого поля
- Регулировка по высоте Центрируемый, регулировка по высоте, мм - 19
- Крепление "ласточкин хвост" на кронштейне
- Числовая апертура Числовая апертура NA= 0.9/1.25
- Ирисовая диафрагма Регулируемая апертурная ирисовая диафрагма
- Слот Слот для слайдера темного поля и фазового контраста
- Полевая диафрагма Регулируемая ирисовая диафрагма
Механизм фокусировки
- Рукоятки Коаксиальные рукоятки грубой/тонкой фокусировки с обеих сторон
- Диапазон хода фокусировки 18 мм
- Величина хода тонкой фокусировки, мм/оборот 0.1
- Цена деления тонкой фокусировки 1 мкм
- Механизм регулировки жесткости грубой фокусировки есть
Фазово-контрастное устройство
- Фазово-контрастный конденсор есть
- Фазово-контрастный слайдер есть
- Фазово-контрастные объективы 10х, 20х, 40х, 100х
Конденсор темного поля
- Конденсор темного поля сухой NА= 0,83-0,91
- Конденсор темного поля иммерсионный NА= 1,25-1,36
- Слайдер темного поля есть
Устройство простой поляризации
- Поляризатор устанавливается на коллектор
- Анализатор устанавливается под визуальную насадку
Разное
- Источник света, светодиод 3 Вт / 5500-6000⁰ К
- Электропитание Сеть переменного тока 220В ±22В, 50 Гц
- Рабочий диапазон температур, ⁰С +5…+40
- Рабочий диапазон отн. влажности, % 20…90
- Габаритные размеры без упаковки, мм 380х400х220
- Габаритные размеры в упаковке, мм 480х480х290
- Масса без упаковки, кг 6.3
- Масса в упаковке, кг 8.75
КОМПЛЕКТАЦИЯ
Составные части
- Штатив микроскопа Микромед (2LED inf) со встроенным в основание осветителем и источником питания – 1 шт
- Бинокулярная насадка, поворотная 360⁰, с наклоном тубусов 30⁰ – 1 шт
- Револьвер на 4 гнезда для объективов (установлен) - 1 шт
- Двухкоординатный прямоугольный предметный столик 156 мм х 138 мм (установлен) – 1 шт
- Адаптер C-Mount 0.5х – 1 шт
- Конденсор Аббе, иммерсионный, апертура А=0.9/1.25, со слотом (установлен) – 1 шт
Сменные части
- Объектив ахромат 4х / 0.13 ∞ / 0.17- 1 шт
- Объектив ахромат 10х / 0,30 ∞ / 0.17 - 1 шт
- Объектив ахромат S 40х / 0,70 ∞ / 0.17 (подпружиненный) - 1 шт
- Объектив ахромат S 100х / 1,25 oil ∞ / 0.17 (подпружиненный) - 1 шт
- Окуляр широкопольный WF10х/20 с удаленным зрачком – 2 шт
Принадлежности и запасные части
- Светофильтр голубой – 1 шт
- Светофильтр зеленый – 1 шт
- Светофильтр желтый – 1 шт
- Светофильтр матовый – 1 шт
- Винт фиксации визуальной насадки (установлен) – 1 шт
- Винт центрировки конденсора (установлен) - 2 шт
- Винт фиксации конденсора (установлен) – 1 шт
- Ключ шестигранный 2 мм – 1 шт
- Винт крепления визуальной насадки – 1 шт
- Вставка плавкая (предохранитель) – 1 шт
- Сетевой кабель – 1 шт
- Флакон с иммерсионным маслом – 1 шт
- Чехол пылезащитный- 1 шт
- Руководство по эксплуатации – 1 шт
Характеристики:
- Производитель
- Микромед
- Подсветка
- Да
- Тип микроскопа
- бинокулярный
- Назначение изделия
- Микроскоп
- Вес
- 6.3 кг
- Длина
- 380 мм
- Ширина
- 400 мм
- Высота
- 220 мм
